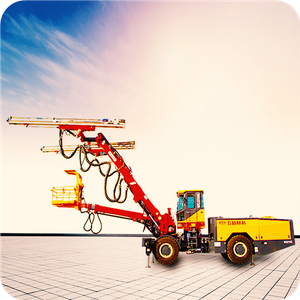

Основные технические особенности Wuxin двухрумного рок-бурения Jumbo
1. Быть высоко автоматическим по строительству со скоростью бурения в скалах намного выше, чем у ручной пневматической тренировки.
2. Требуется только 2 оператора, что значительно уменьшает персонал и улучшает экономические выгоды.
3. Разработано с помощью электрической пропорциональной системы управления для удаления сложных гидравлических масляных труб, что удобно для ежедневного технического обслуживания.
4. Оборудован с помощью компьютерной системы наведения для облегчения бурения и позиционирования бурового рычага.
5. Показывая гибкую регулировку осанки бума, чтобы точно управлять углом бурения и глубины, чтобы избежать вторичного бурения и взрыва.
6. Разработано с самоадаптивным значением давления во время бурения, чтобы уменьшить потребление буровых инструментов и стоимости деталей.
7. Поступает с подъемной закрытой кабиной с широким полем зрения и высоким коэффициентом безопасности.
8. Оборудован системой промывки с шлаком водяного тумана и воздуходувка отверстия, чтобы эффективно удалить каменный шлак в отверстии и повысить эффективность бурения.
9. Установлен на четырехколесном шасси, чтобы реализовать гибкое вращение и высокую подвижность.
технические параметры
Общие параметры | Модель | Wd.210e |
Вес всей машины (кг) | 37500 | |
Размеры (мм) | 16350*2880*3400 | |
Диапазон работы (ширина × высота, мм) | 13675 × 9275 | |
Радиус поворота (мм) | Внешний 10200/Внутренний 5200 | |
Максимальная зона покрытия (м2) | 108 | |
Минимальная высота туннеля (м) | 4.5 | |
Рок -тренировка | Модель × количество | YD210 × 2 |
Системное давление (стержень) | 210 | |
Ударная сила (кВт) | 18.4 | |
Воздействие на давление гидравлического масла (бар) | 180 (макс) | |
Частота удара (время/мин) | 2500 | |
Воздействие на работу за время (J) | 438 | |
Вращающее давление гидравлического масла (стержень) | 150 | |
Вращающийся крутящий момент (n · м) | 540 | |
Вращающаяся скорость (R/мин) | 250 | |
Промывание давления воды (бар) | 10 ～ 15 | |
Масса (кг) | 180 | |
Буровая рука | Модель × количество | TB6125 × 2 |
Режим управления | Компьютерный контроль | |
Зона покрытия (м2) | 108 | |
Телескопический ход (мм) | 2500 | |
Угол вращения и повышения (°) | Влево и вправо ± 45 °/шаг-30 ° ～ ＋ 60 ° | |
Джутовая пучка | Модель × количество | TF7124 × 2 |
Тип движения | Цилиндрическая веревка | |
Общая длина движущего луча (мм) | 7180 | |
Движительный ход (мм) | 2400 | |
Максимум Движение (кН) | 20 | |
Длина буровой трубы (мм) | 5525 | |
Диаметр буровой трубы (мм) | 43 ～ 105 | |
Глубина бурения первичного движения (мм) | 5200 | |
Максимальная глубина бурения для бурения шатуна (м) | 30 | |
Угол переворачивания (°) | 360 ° | |
Угол качания (°) | 270 ° | |
Угол подъема (°) | 90 ° | |
Рабочая платформа | Модель | MB7177 |
Рабочий диапазон (высота x ширина, мм) | 16500 × 11600 | |
Подъемная сила (кН) | 500 | |
Телескопический ход (мм) | 5000 | |
Шасси | Модель/производитель | Вуксин |
Скорость путешествия (км/ч) | 15 | |
Градиативность (%) | 26.8 | |
Дорожный просвет | 350 мм | |
Минимальный внутренний радиус вращения (мм) | 4700 | |
Минимальный внешний радиус вращения (мм) | 7400 | |
Колесная база передних и задних колес (мм) | 4150 | |
Передняя/задняя дорожка (мм) | 2255/2255 | |
Модель передней/задней шины × количество | 14.00R24 × 4 | |
Модель/производитель двигателя | QSB5.9-C160/Cummins | |
Мощность двигателя (кВт) | 120 | |
Стандарт выхлопного выпуска двигателя | Состояние ⅲ | |
Производитель двигателя | Камминс | |
Система привода | Четырехколесный привод/Юнью | |
Система торможения | Гидравлический сервисный тормоз + парковочный тормоз | |
Рулевая система | Сочленено рулевое управление | |
Емкость топливного бака (L) | 120 | |
Буровая гидравлическая система | Системная модель | / |
Гидравлический режим управления | Электрическая пропорциональная чувствительность нагрузки | |
Моторная мощность (кВт) × количество | 55 × 2 | |
Модель/производитель основного гидравлического масляного насоса | Рексрот | |
Оцененное давление основного гидравлического масляного насоса (бар) | 210 | |
Смещение основного гидравлического масляного насоса (L/мин) | 140 | |
Емкость гидравлического масляного резервуара (L) | 600 | |
Точность нефти и возврата масла (гм) | 10 | |
Воздушная система | Модель/производитель воздушного компрессора | VS/Suteng Mattei |
Смещение (м3/мин)/давление (бар) | 1/8 | |
Потребление воздуха (L/мин) | 200 | |
Потребление масла (г/мин) | 2 | |
Водная система | Модель/производитель бустерного насоса | KQDP/Kaiquan |
Мощность бустера насоса (кВт) | 7.5 | |
Номинальное смещение (L/мин) | 160 ～ 260 | |
Рейтинг давление (стержень) | 10 | |
Давление воды во время бурения (бар) | 8 ～ 15 | |
Общая входная мощность (кВт) | 150 | |
Напряжение (v)/частота (Гц) | 380/55 | |
Длина кабеля и емкость катушки | 100 м | |
Система защиты | Фазовая последовательность и защита от перегрузки | |
Система управления буровой установкой | Тип управления системой буровой установки | Компьютерный контроль |
Тип управления руком | Ручное/полуавтоматическое |
